Brushed DC motorining batafsil ishlash printsipi

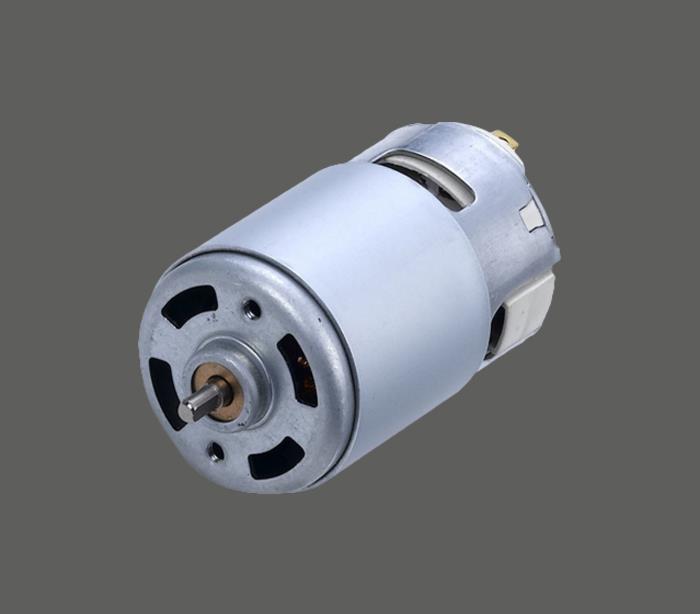

Brushed DC motorlar o'yinchoqlardan tortib tugmachadagi avtomobil o'rindiqlariga qadar qo'llaniladigan dasturlarda keng qo'llaniladi. Brushed DC (BDC) motorlari arzon, oson ishlaydigan va osonlik bilan har xil o'lcham va shakllarda ishlab chiqariladi. Ushbu dasturnomada BDC vositasining ishlashi, BDC motorini haydash usuli va chizilgan devorining PIC chipperiga interfeysi haqida hikoya qilinadi.
Brushed DC motorining batafsil ishlash printsipi
1-rasm oddiy BDC mexanizmini ko'rsatadi. Barcha BDC motorlarining asosiy komponentlari bir xil: statorlar, cho'tkalar va komutatorlar. Har bir komponent keyinchalik batafsilroq tavsiflanadi.
Shakl 1. Ikkitomonlama oddiy dvigateli dvigatel dvigateli
stator
Stator rotor atrofida qattiq magnit maydon hosil qiladi. Ushbu magnit maydon doimiy magnit yoki elektromagnit sariq tomonidan ishlab chiqarilishi mumkin. BDC motorining turi stator strukturasi yoki elektromagnit sariqning elektr ta'minotiga ulanishi yo'li bilan bo'linadi (BDC motorlarining turli turlari uchun qadam mexanizmiga qarang).
Rotor
Rotor (shuningdek, armatura deb nomlanadi) bir yoki bir nechta shamlardan iborat. Ushbu sariq energiyani kuchaytirganda magnit maydon hosil qilinadi. Rotor maydonidagi magnit qutblar stator maydonining teskari magnit qutblarini tortib, statorning aylanishiga sabab bo'ladi. Dvigatelning aylanish vaqtida sariqlik doimiy ravishda boshqa tartibda harakatlantiriladi, shuning uchun rotor tomonidan hosil qilingan magnit qutblar hech qachon stator tomonidan ishlab chiqarilgan magnit qutblarga to'g'ri kelmaydi. Rotorli sariqdagi magnit maydonning aylanish jarayoni kommutatsiya deb ataladi.
Brush va komutator
Boshqa vosita turlaridan farqli o'laroq (masalan, brushless DC motorlar va AC induksion motorlar), BDC motorlari tekshiruvchining elektrod sargasmidagi oqim yo'nalishini o'zgartirishi shart emas, lekin mexanik ravishda BDC vosita sargichlarining kommutatsiyasini to'ldiradi. BDC mexanizmi miliga o'rnatilgan komütatör deb nomlangan bo'linuvchi mis butasi o'rnatilgan. Dvigatel qaytgandan so'ng, uglerod cho'tkasi komutator bo'ylab siljiydi va komutatorning turli segmentlariga tegish beradi. Ushbu shardaklar turli rotorli sariqlarga ulanadi, shuning uchun cho'tka vosita bilan ishlaganda, mexanizm ichida dinamik magnit maydon hosil qilinadi. Bu ikkala o'rtasidagi o'zaro bog'liqlik tufayli cho'tkalar va komutatorlar BDC mexanizmining eng oson yo'qotilgan qismlari ekanligini ta'kidlash kerak.
